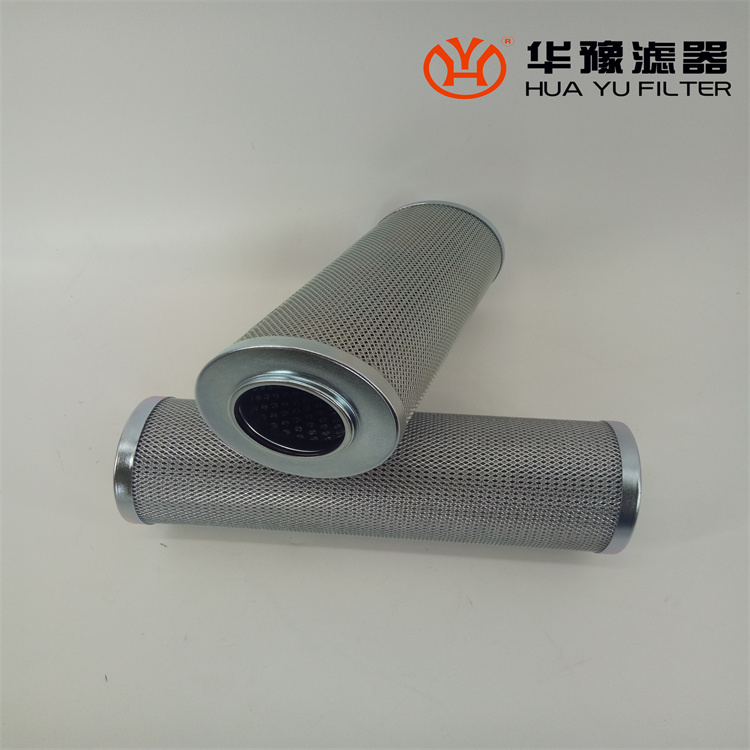

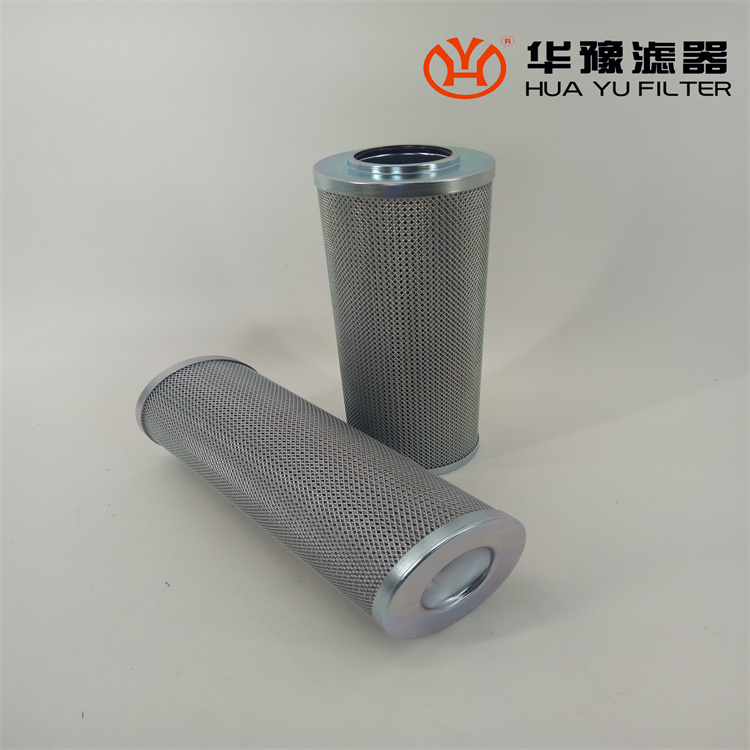

熱風爐液壓站循環泵濾芯 0E00D005BH3SG/HYDAC/7

產品介紹：

過濾器除具有磁性回油過濾器性能與特點外，還可直接安裝在油箱上部，側邊或底部，因該過濾器設有自封閥，當更換、清洗濾芯或維修系統時，只要旋開過濾器端蓋，自封閥就會自動關閉來隔絕油路，使油箱內油液不向外流，使清洗、更換濾芯或維修系統變得非常方便。

箱內自封式回油過濾器是我公司開發的又一新系列回油過濾器，裝于液壓系統回油管處。濾除液壓系統中由于元件磨損而產生的金屬顆粒以及密封件磨損的橡膠質等污染物，使流回油箱的油液保持清潔。該系列過濾器還具有以下特點：a：直接安裝在油箱內，簡化了系統的管路，節省空間，使系統布置更為緊湊。B:帶有自封閥，檢修系統時，油箱里的油液不會回流。更換濾芯時，能把濾芯內的污染物一同帶出油箱，使油液不會外流c:帶有旁通閥，當濾芯被污染物堵塞導致壓差達0.35MPa時，如不能馬上更換濾芯，設在濾芯頂部的旁通閥會自動開啟（其壓差為0.4MPa），以保護系統正常工作的d:帶有磁性裝置：可濾除回油油液中1um以上的鐵磁性顆粒。

用戶選用XNL系列過濾器時，務必要配置壓力發訊器，當濾芯被污染堵塞到壓差為0.35MPa時，應及時更換濾芯。

該系列過濾器，可安裝在不同壓力等級的壓力管路上，用以進一步清除或阻擋由于外界帶入元件工作時磨損，以及介質本身化學作用所產生的雜質。特別適用于自動控制系統和伺服系統。它可防止***的控制元件和執行元件由于污染而過早磨損或卡死，從而可減少故障，延長元件使用壽命。

安裝濾油器在液壓系統中的安裝位置通常有以下幾種：

(1)要裝在泵的吸油口處：

泵的吸油路上一般都安裝有表面型濾油器，目的是濾去較大的雜質微粒以保護液壓泵，此外濾油器的過濾能力應為泵流量的兩倍以上，壓力損失小于0.02MPa。

(2)安裝在泵的出口油路上：

 此處安裝濾油器的目的是用來濾除可能侵入閥類等元件的污染物。其過濾精度應為10～15μm，且能承受油路上的工作壓力和沖擊壓力，壓力降應小于0.35MPa。同時應安裝

  安全閥以防濾油器堵塞。

(3)安裝在系統的回油路上：這種安裝起間接過濾作用。一般與過濾器并連安裝一背壓閥，當過濾器堵塞達到一定壓力值時，背壓閥打開。

(4)安裝在系統分支油路上。

(5)單獨過濾系統：大型液壓系統可專設一液壓泵和濾油器組成獨立過濾回路。
